Кунгурская Ледяная пещера: опыт режимных наблюдений / Под ред. В.Н. Дублянского. - Екатеринбург: УрО РАН,2005. - 376с. - [Гл. 13. Отложение / Н.Е. Молоштанова, Н.Г.Максимович, В.Н. Дублянский, Б.Р. Мавлюдов, У.В. Назарова]
Н. Е. Молоштанова, Н. Г.Максимович, В. Н. Дублянский, Б. Р. Мавлюдов, У. В. Назарова
13.6. СНЕЖНО-ЛЕДЯНЫЕ ОТЛОЖЕНИЯ
Ледяные образования Кунгурской пещеры издавна привлекали внимание исследователей. Первым о них упомянул в 1722 г. В. И. Геннин [64]. Последующие ее описания [7, 39, 77, 184, 289, 351, 400, 402, 405, 444] свидетельствуют о том, что оледенение с этого времени не исчезало, хотя и менялось в размерах. Таким образом, достоверно известно, что оледенение в Кунгурской пещере существует более 280 лет.
В 1940-1950-е гг. XX в. большое внимание льдам Кунгурской пещеры уделил Г. А. Максимович, который описал их происхождение, предложил классификацию, изучил химический состав, составил первые инструкции по изучению пещерного льда [255-261, 270-273, 275 и др.]. Наиболее полно их описал Е. П. Дорофеев [111].
Основные условия появления и сохранения оледенения в пещерах — это наличие благоприятных соотношений температур вмещающих пород и внешнего воздуха, формы полости, запаса холода, водопритока [242, 243].
Соотношение внешних зимних температур воздуха и температуры пород, благоприятное для оледенения, можно получить на основе анализа математических моделей теплового режима пещер. Эти модели содержат ряд допущений, однако дают довольно близкую к реальной картину взаимодействия внешнего и пещерного температурных полей. Расчеты по ним трудоемки и требуют применения ПК.
На основании модельных расчетов выведен температурный индекс оледенения пещер (К):
 , (13.1)  , (13.2)

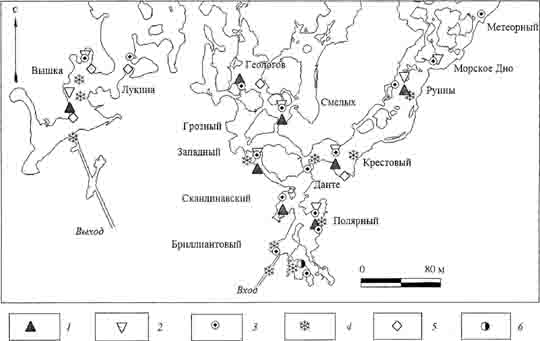

Рис. 13.18. Распределение снежно-ледяных образований в ближней части Кунгурской пещеры.
1 — сталагмиты; 2 — сталактиты; 3 — покровы и коры; 4 — сублимационные кристаллы; 5 — озерный лед; 6 — офирнованный снег
Рис. 13.19. Группа сталагмитов в гроте Крестовый
Рис. 13.20. Сталагмиты под органной трубой в гроте Крестовый
Рис. 13.21. Сталагмиты-палки в гроте Вышка
Рис. 13.22. Сталагмиты в гроте Грозный
Рис. 13.23. Булавовидные сталагмиты в гроте Грозный
Рис. 13.24. Штопорные сталагмиты в гроте Крестовый
Рис. 13.25. Сложный сталагмит в гроте Вышка
Рис. 13.26. Кораллитовые сталагмиты в гроте Руины
Рис. 13.27. Ледяной сталагнат в гроте Вышка
Рис. 13.28. Сложные кристаллы в гроте Вышка
Рис. 13.29. «Ледяной дождь». Сталактиты (грот Руины)
Рис. 13.30. Резной сталактит, возникший при пульсирующем поступлении воды из трещины (грот Грозный)
Рис. 13.31. Линейно расположенные сталактиты и сталагмиты под трещиной в своде грота Крестовый
Рис. 13.32. Многолетний лед в гроте Полярный

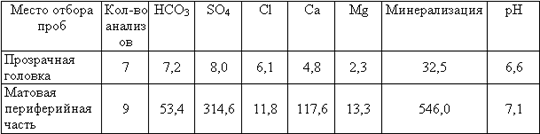

Рис. 13.33. Сталактиты, сталагмиты, сталагнаты и многолетний лед в гроте Полярный Таблица 13.9
Средний химический состав льда сталагмитов из грота Крестовый (анализы выполнены в марте 1966 и 1968 гг.), мг/дм3

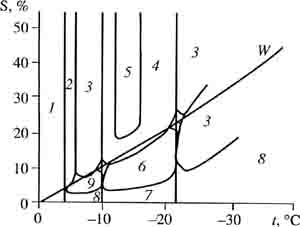

Рис. 13.34. Форма сублимационных кристаллов льда как функция температуры воздуха и пересыщения водяного пара по отношению ко льду [247].
t — температура воздуха; S — пересыщение водяного пара по отношению ко льду; W — линия, соответствующая давлению водяного пара над переохлажденной водой при данной температуре. Форма кристаллов: 1 — пластинки, 2 — иглы, 3 — полые призмы, 4 — пластинки, разбитые на секторы, 5 — дендриты (ветвистые кристаллы), 6 — толстые пластинки (скелетные), 7 — сплошные очень толстые пластинки, 8 — сплошные призмы, 9 — бокалы  , (13.3)
Рис. 13.35. Кристаллы на своде грота Полярный
Рис. 13.36. Кристаллы лотковой формы в гроте Вышка
Рис. 13.37. Кристаллы пирамидальной формы в гроте Полярный
Рис. 13.38. Кристаллы прямоугольной формы в гроте Полярный
Рис. 13.39. Листовидные кристаллы в гроте Полярный
Рис. 13.40. Кристаллы игольчатой формы в гроте Бриллиантовый
Рис. 13.41. Иглы на ограждении (длина до 300 мм) в гроте Вышка
Рис. 13.42. Изморозь на стене в гроте Бриллиантовый
|
|
|
